Adnotacje do widoku
możemy dodawać, by zwrócić uwagę odbiorcy raportu na jego konkretne punkty lub
obszary oraz uczynić naszą wizualizację bardziej zrozumiałą. Treść dodanych do
wykresu adnotacji może być modyfikowana, podobnie jak ich wygląd oraz
położenie. W niniejszym poście zostaną omówione poszczególne typy adnotacji
dostępnych w Tableau, sposób ich dodawania oraz formatowania.
Dodawanie adnotacji
Aby dodać adnotację należy prawym
przyciskiem myszy wskazać punkt lub obszar, który chcemy oznaczyć oraz wybrać z
rozwijanego menu opcję Annotate i interesujący nas typ adnotacji.
W Tableau mamy
dostępne trzy rodzaje adnotacji:
·
Mark (znacznik),
·
Point (punkt),
·
Area (obszar).
Różnica pomiędzy Mark
a Point jest dosyć subtelna. Aby ją uchwycić przyjrzyjmy się poniżej
zamieszczonemu przykładowi.

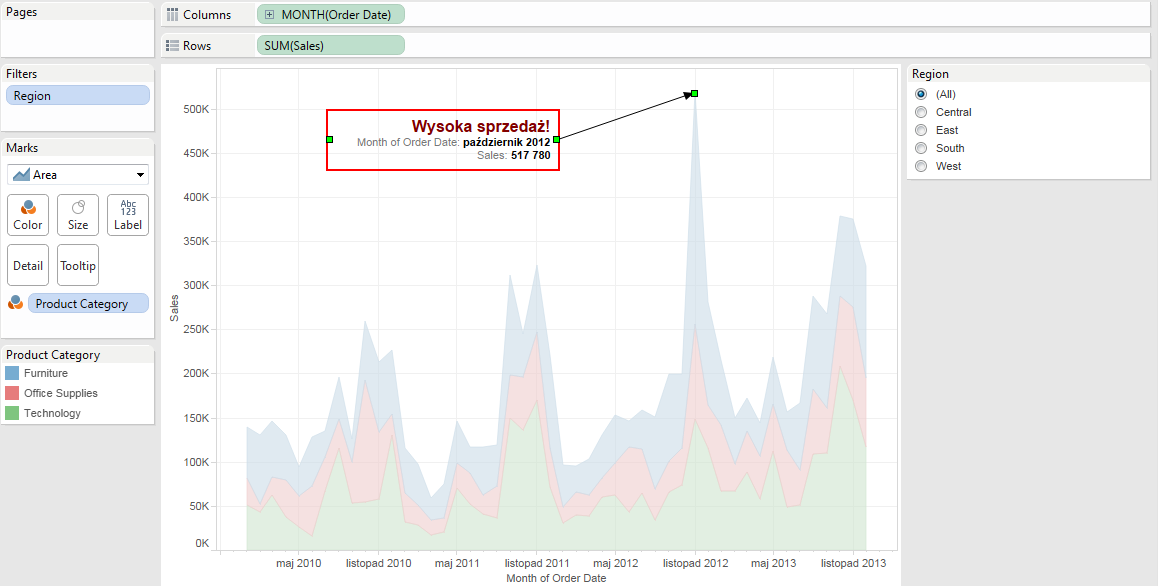

Wysoka sprzedaż
została oznaczona adnotacją typu Point, a niska typu Mark. Co się
stanie jeśli odfiltrujemy widok dla regionu East?
Widzimy, że na widoku pozostała widoczna
jedynie adnotacja typu Mark. Rozszerzmy zakres osi za pomocą opcji Edit
Axis.
Teraz każda z
dodanych adnotacji jest widoczna. Wartość sprzedaży dla adnotacji typu Mark
uległa zmianie – adnotacja ta związana jest z konkretną obserwacją (sprzedaż w
marcu 2011). Po wyfiltrowaniu podzbioru danych (Region: East) wartość sprzedaży
uległa zmianie, jednak adnotacja nadal wskazuje na tę jedną konkretną
obserwację. W przypadku adnotacji typu Point wartość sprzedaży nie
uległa zmianie. Adnotacja typu Point jest związana ze wskazanym punktem
na wykresie (w tym przypadku konkretną wartością sprzedaży).
Trzecim rodzajem adnotacji
jest adnotacja obszarowa: Area. Oznaczmy na wykresie obszar, gdzie
sprzedaż jest niska.
Tak jak
poprzednio, odfiltrujemy widok dla regionu East. Ramka zmieniła swoje położenie
i rozciągnęła się – jest to spowodowane zmianą zasięgu wartości na osi, związanej ze sprzedażą. Adnotacji typu Area wskazujemy zatem konkretne
położenie na naszym widoku.
Formatowanie wyglądu
adnotacji
Po wskazaniu punktu lub obszaru, w
którym chcemy dodać adnotację i wyborze typu adnotacji pojawi się okno, w
którym możemy modyfikować treść adnotacji – domyślnie są w nim zawarte nazwy i
wartości zmiennych użytych do wykonania widoku.
Informacje zawarte w adnotacji
możemy dowolnie zmieniać. Na tym etapie możemy wybrać również wielkość
czcionki, styl oraz kolor oraz wyrównanie tekstu.
W następnym kroku
modyfikujemy wielkość ramki za pomocą strzałek i wskazujemy położenie adnotacji
poprzez przeciągnięcie ramki.
Gdy klikniemy
prawym przyciskiem myszy na ramkę z adnotacją i wybierzemy z menu opcję Format,
możemy sformatować wygląd naszej ramki.
W oknie
formatowania mamy do wyboru opcje związane z formatowaniem wyglądu ramki (Box)
oraz strzałki wskazującej punkt (Line), w przypadku adnotacji typu Mark
lub Point.
Usuwanie adnotacji
Aby usunąć adnotację wystarczy kliknąć
na nią prawym przyciskiem myszy i wybrać z rozwijanego menu opcję Remove.
Więcej
na temat adnotacji oraz ich formatowania można przeczytać
w dokumentacji Tableau Desktop, zamieszczonej na oficjalnej stronie Tableau:
